Lanceur de faisceaux

Portée : 30-50m
Capacité : 80-300t
Rayon de courbure minimum : 300m

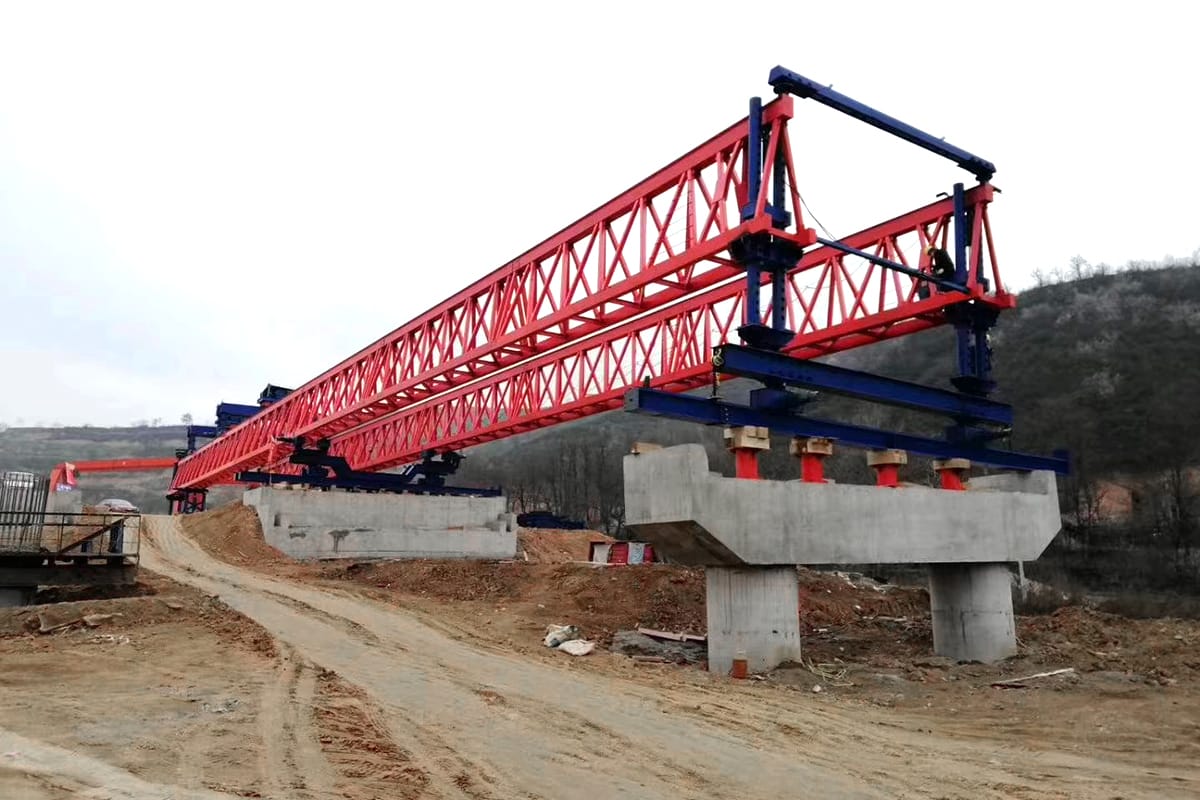

Le lanceur de poutres est un équipement lourd spécial utilisé pour ériger des poutres en béton préfabriqué sur les piles de pont pendant la construction de ponts routiers et ferroviaires. Le lanceur de poutres est principalement composé de la poutre principale, des stabilisateurs avant, médian et arrière, des supports auxiliaires, des poutres supérieures, des grues, des rails de traverse, des systèmes électriques des machines hydrauliques, etc.

Henan Dafang Heavy Machine CO.,LTD a développé un nouveau type de lanceur de poutres après avoir amélioré le lanceur de poutres original. Le lanceur de poutre a une structure légère, utilise des contrepoids pour équilibrer les trous de passage, et marche vers l'avant, il n'est donc pas nécessaire de poser des rails sur la surface de la poutre. Il peut ériger des poutres caissons droites, courbes et longitudinales à portée égale et variable en béton précontraint à double ligne. Il présente les caractéristiques suivantes : bonne stabilité du levage de la poutre, efficacité de travail élevée, sécurité et fiabilité, ajustement pratique de la portée variable et fonctionnement pratique.

Chargement des données, veuillez patienter ...

CHARGER PLUS

Avantages

La poutre principale adopte une structure en treillis, qui présente les avantages d'un poids léger, d'une charge importante et d'une forte résistance au vent.
Le lien entre l'axe et le boulon est déconnecté tous les 12 mètres, ce qui est pratique pour le transfert et le transport.
En adoptant la marche avant, le stabilisateur central ne marche pas sur le tablier du pont, il n'est donc pas nécessaire d'ériger une voie de déplacement longitudinale. Cela permet de réduire les coûts de construction et d'améliorer l'efficacité de l'érection.
Le stabilisateur est doté d'une plaque centrale à angle réglable, qui peut s'adapter au pont incliné à tout angle inférieur à 45°.
Le véhicule est équipé de pièces détachées Siemens ou Schneider electric de série.
Option : conversion de fréquence pour ajuster la vitesse
En option : contrôle de sécurité, contrôle PLC
En option : Groupe électrogène diesel

Lanceur de faisceaux DaFang

Mesures de protection standard du lanceur de faisceaux DaFang :
Arrêt d'urgence
Protection contre les surcharges
Course, limite de levage
Protection contre les sous-tensions, les pertes de phase et les surintensités.
Alarme sonore
Le mécanisme de levage et le moteur sont équipés d'une protection contre la pluie.
Anémomètre

Paramètres

Article	JQJ 30-100	JQJ 30-120	JQJ 30-160	JQJ 30-200	JQJ 30-300
Capacité (T)	100	120	160	200	300
Portée (M)	30	30	40	50	50
Vitesse de levage((m/min))	0.79	0.79	0.7	0.9	0.7
Déplacement transversal (m/min)	1.5	1.5	2.25	1.5	1.5
Déplacement longitudinal (m/min)	3	3	4.25	2	2
Déplacement transversal du chariot (m/min)	1.5	1.5	2.25	1.5	1.5
Déplacement longitudinal du chariot (m/min)	3	3	4.25	2	2
Pente longitudinale adaptative	0.05
Angle appliqué	45°
Pente transversale adaptative	0.025
Puissance totale (KW)	65	65	75	110	150
