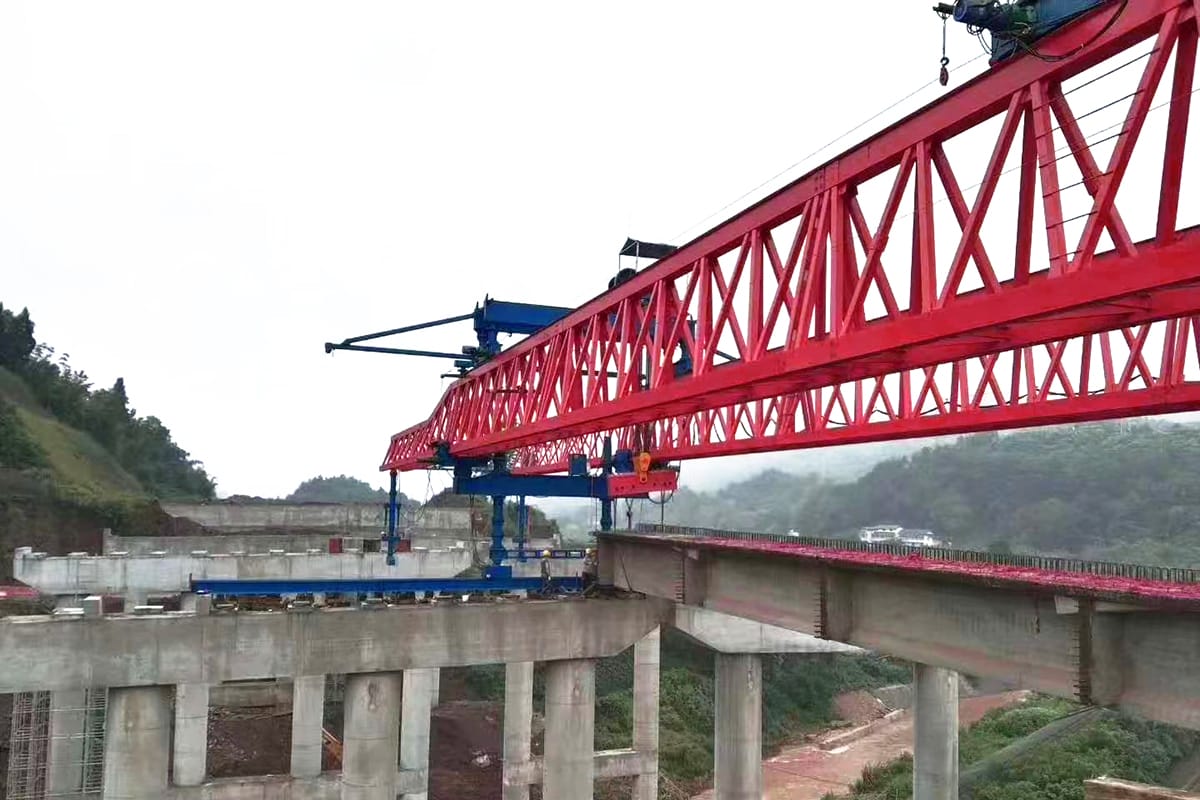

Lanceur de poutre auto-équilibré
- Capacité de levage : 80-300T
- Portée : 30-50m
- Alimentation électrique : 3-Phase A.C.50Hz 380V / Diesel
- Méthode : marche auto-équilibrée
Le lanceur de poutre auto-équilibré est un nouveau produit développé par notre société basé sur le lanceur de poutre à pied. Comparé au lanceur de poutre à pied qui doit équilibrer le contrepoids, le lanceur de poutre auto-équilibré n'a pas besoin de l'assistance du véhicule de transport de poutre pour compléter le passage de trou indépendamment. Le lanceur de poutre peut retourner directement au chantier après le transport de la poutre, ce qui améliore grandement l'efficacité globale de l'érection.
Le lanceur de poutre auto-équilibré est composé d'une poutre principale, de jambes avant, médianes et arrière, de stabilisateurs auxiliaires avant, d'une traverse supérieure, d'une grue, d'une voie de déplacement horizontale et du système électrique de la machine hydraulique. Elle peut ériger des poutres caissons droites, courbes et longitudinales à portée égale et variable en béton précontraint à double ligne. Il présente les caractéristiques suivantes : bonne stabilité du levage de la poutre, efficacité élevée du travail, sécurité et fiabilité, ajustement pratique de la portée variable et fonctionnement pratique.
Avantages
- Augmenter l'auto-équilibre par le trou du stabilisateur auxiliaire avant, sans avoir besoin du porte-poutre, ce qui améliore considérablement l'efficacité de l'érection.
- La poutre principale adopte une structure en treillis, qui présente les avantages d'un poids léger, d'une charge importante et d'une forte résistance au vent.
- Une rupture tous les 12 mètres avec un axe et un boulon de liaison, ce qui est pratique pour le transfert et le transport.
- En avançant, le stabilisateur central ne marche pas sur le tablier du pont, et il n'est pas nécessaire d'ériger une voie de déplacement longitudinale.
- Le stabilisateur est doté d'une plaque centrale à angle réglable, qui peut s'adapter au pont incliné à tout angle inférieur à 45°.
- L'équipement électrique standard de l'ensemble du véhicule est de marque Siemens ou Schneider.
En option : Contrôle de la fréquence
En option : Surveillance de sécurité, contrôle PLC
En option : Groupes électrogènes diesel
Mesures de protection standard du lanceur de poutre auto-équilibré de DaFang
- Arrêt d'urgence
- Protection contre les surcharges
- Interrupteur de fin de course et de levage
- Sous-tension et absence de protection de phase et de surintensité
- Alarme sonore
- Le mécanisme de levage et le moteur sont équipés d'une protection contre la pluie.
- Anémomètre
Paramètres
| Article | JQJ 30-100 | JQJ 30-120 | JQJ 30-160 | JQJ 30-200 | JQJ 30-300 |
|---|---|---|---|---|---|
| Capacité (T) | 100 | 120 | 160 | 200 | 300 |
| Portée (M) | 30 | 30 | 40 | 50 | 50 |
| Vitesse de levage((m/min)) | 0.79 | 0.79 | 0.7 | 0.9 | 0.7 |
| Déplacement transversal (m/min) | 1.5 | 1.5 | 2.25 | 1.5 | 1.5 |
| Déplacement longitudinal (m/min) | 3 | 3 | 4.25 | 2 | 2 |
| Déplacement transversal du chariot (m/min) | 1.5 | 1.5 | 2.25 | 1.5 | 1.5 |
| Déplacement longitudinal du chariot (m/min) | 3 | 3 | 4.25 | 2 | 2 |
| Pente longitudinale adaptative | 0.05 | ||||
| Angle appliqué | 45° | ||||
| Pente transversale adaptative | 0.025 | ||||
| Puissance totale (KW) | 65 | 65 | 75 | 110 | 150 |
